螺纹表大全

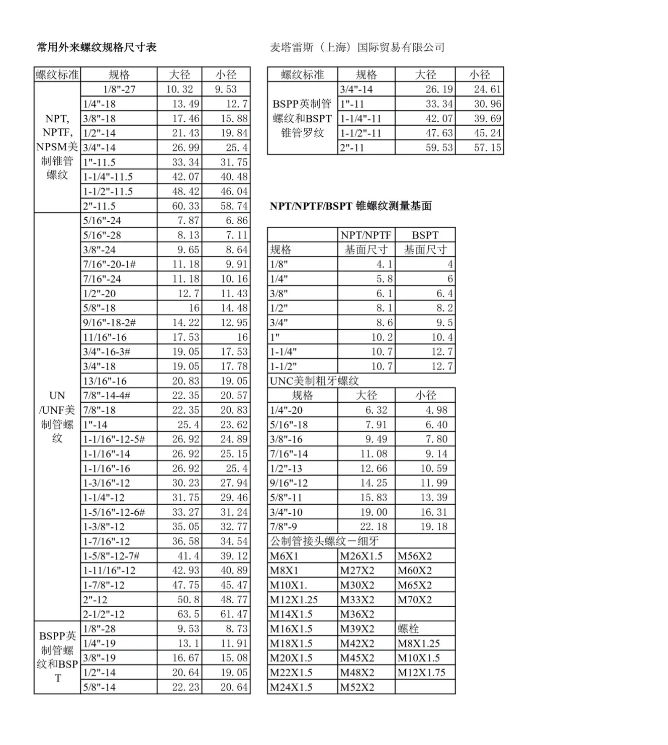

以下螺纹表包含了最常用的英制,美制,公制螺纹的尺寸,如果配合螺纹工具,会更便于对螺纹的识别。本表格由麦塔雷斯技术人员花精力整理,但欢迎大家分享,以提高行业整体素养。



刚进入液压这个行业的朋友一定会被各种标准的接头搞得头昏眼花?你有没有想过?为什么不统一成一个标准,一种形式的接头,就可以把复杂的问题给解决了?答案是做不到。原因很简单,全世界已经生产的,和正在生产的设备数以亿计,想要更改成某一种标准,先不说其他标准乐不乐意,代价高昂就是一个无法回避的问题。就像各国不能通用的插座,因为用一个转换器的成本远比把全世界的插座改造成一种要低很多。



那接下来就要介绍一下液压行业有哪些接头标准。国际常用的标准分为三类:公制标准,英制标准和美制标准。另外还有日标,法标和中国国标等相对不常用的标准。



在详细铺开讲之前,先要把接头按照功能分为以下四类:连接油口,连接钢管,连接软管和中间过渡。而我们今天只讲与油口连接的接头。



与油口连接的接头称为油口接头。通过这种接头把泵,阀上面的油口与钢管或软管连接起来。油口通常有螺纹油口和法兰油口两种。因此,油口接头也分为螺纹式和法兰式。



法兰式一般用于大管径的油口,因为大管径的螺纹接头需要用很大的扳手才能安装,不仅安装费劲,周围还需要腾出足够的空间。



法兰式接头的固定只需4个小螺栓,尽管接头大一些,却可以用很小的内六角扳手完成安装,大大缩小了安装空间,拆装起来也毫不费力。



螺纹式油口接头按照标准又分为3种, M公制螺纹(60°牙型角),BSPP英制螺纹(55°牙型角,也就是常说的G螺纹)和UNF美制螺纹(60°牙型角)。乍一看,3种长的都一样。但是他们的牙型,螺距,直径规格都不同,因此互相不能通用。



如果拿了不匹配的接头有时可以用力拧进去,但结果会造成油口和接头的螺纹双双损坏。

每一种螺纹都有自己的命名方式,公制螺纹是螺纹大径乘以牙距,比如M18X1.5,代表了大径是18mm,牙距为1.5mm

英制螺纹则用名义管径表示,比如G1/2“,代表了名义管径为1/2“英寸,而螺纹的大径却是20.64mm

美制螺纹同样也采用英寸,但和英制螺纹不同的是它以螺纹的实际大径尺寸来表示。比如3/4”-16 UNF,前面3/4“表示螺纹的大径尺寸=3/4×25.4=19.05mm,后面16表示一英寸里面包含了16个牙。是不是有点绕?详细数据可以参阅我们公众号里的螺纹表。



法兰式接头按照标准也分为三种。公制方法兰,英制菱形法兰和美制SAE法兰。

所谓法兰,就是两个结合平面间以O型圈来密封,用螺栓来固定的形式。

这三种标准的法兰从外观上很容易就可以区分。他们主要的参数就是看这4个固定螺栓孔的间距,要完全匹配,接头才能安装在另一个法兰面上。



这里需要注意的是:美制SAE法兰同一个规格还为分轻型系列(3000psi)和重型系列(6000psi)两种。另外用于固定的4根螺栓还分公制螺栓和美制螺栓。这些都不能混淆。
